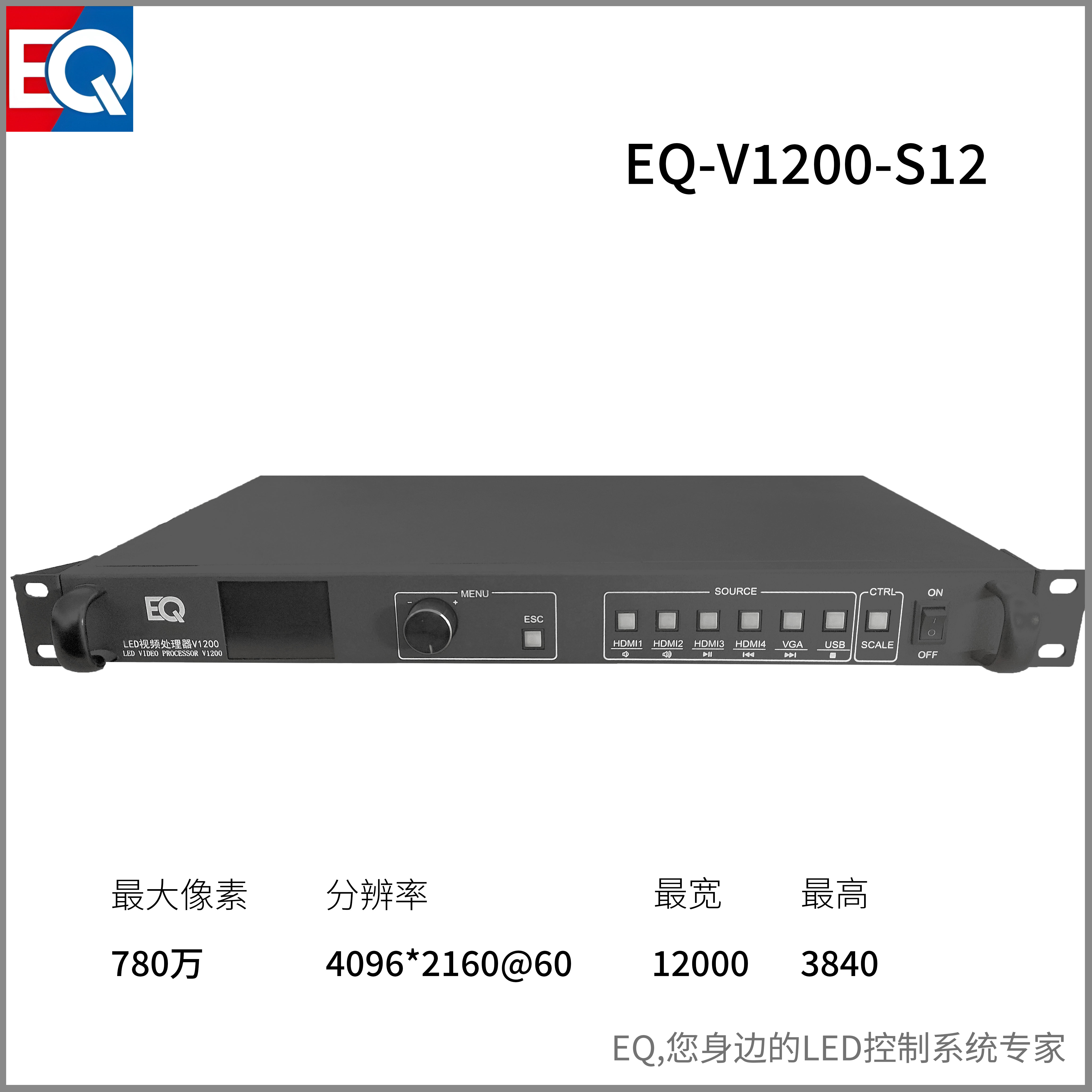

EQ-V1200-S12视频处理器
- 品牌： EQ
- 型号： EQ-V1200-S12视频处理器
目录 ...........................1
概述 ...........................2
功能特性..................... 2
接口/按钮 ....................3
前面板 .........................3
背面板 .........................4
设备尺寸...................... 5
概述
V1200-S12是诣阔软件最新推出的一款大带载，操作简单，功能丰富，性价比极高的视频处理器，支持多路高清口输入，集专业的LED控制技术与优秀的视频处理能力与一体，自带多张发送卡机盒，减少现场设备占用空间，常用于会议室、酒店、多媒体展厅、大型商场等多种场所。
功能特性
1) 12路千兆网口输出，最大带载面积780万像素，最长带载16000，最高带载3840。
2) 支持输入源的一键快速切换。
3) 输入信号：
① 4路HDMI2.0，最大分辨率4096*2160@60Hz
② 1路VGA
③ 1路USB
4) 设备支持在线升级。
5) 支持自定义输入分辨率。
|
按键 |
功能说明 |
|
LCD屏 |
用于显示设备当前状态，以及设置菜单。 |
|
旋钮键 |
·主界面下，按旋钮键进入菜单操作界面。 ·菜单界面，旋转旋钮选择菜单，按下旋钮进入当前菜单或进入子菜单。 ·选中带有参数的菜单，旋转旋钮可以调整参数大小，调整完成后要按下旋钮进行确认。 |
|
ESC |
退出当前操作或界面 |
|
HDMI1 |
·音量减小（USB键亮时） ·选择HDMI1为窗口的输入信号源 |
|
HDMI2 |
·音量增加（USB键亮时） ·选择HDMI2为窗口的输入信号源 |
|
HDMI3 |
·暂停（USB键亮时） ·选择HDMI3为窗口的输入信号源 |
|
HDMI4 |
·上一个（USB键亮时） ·选择HDMI4为输入信号源 |
|
VGA |
·选VGA为窗口的信号源 ·下一个（USB键亮时） |
|
USB |
选USB为窗口的输入信号源 |
|
SCALE |
局部、全屏切换键 |
|
电源开关键 |
设备的电源开关按键。 |
|
视频输入源接口 |
|
|
VGA |
VGA输入 |
|
HDMI1 |
支持HDMI2.0（4096*2160@60Hz） |
|
HDMI2 |
支持HDMI2.0（4096*2160@60Hz） |
|
HDMI3 |
支持HDMI2.0（4096*2160@60Hz） |
|
HDMI4 |
支持HDMI2.0（4096*2160@60Hz） |
|
USB |
U盘及视频说明： 1、 内存32G内，FAT或FAT32格式 2、 视频只支持1080P以内 |
|
输出接口 |
|
|
1-U~6-D |
12路千兆网口输出 |
|
控制接口 |
|
|
CTRL |
与电脑通讯连接 |
|
AC-100-240V-50/60HZ |
交流电源接口 |
|
音频接口 |
|
|
AUDIO IN |
音频输入 |
|
AUDIO OUT |
音频输出 |
